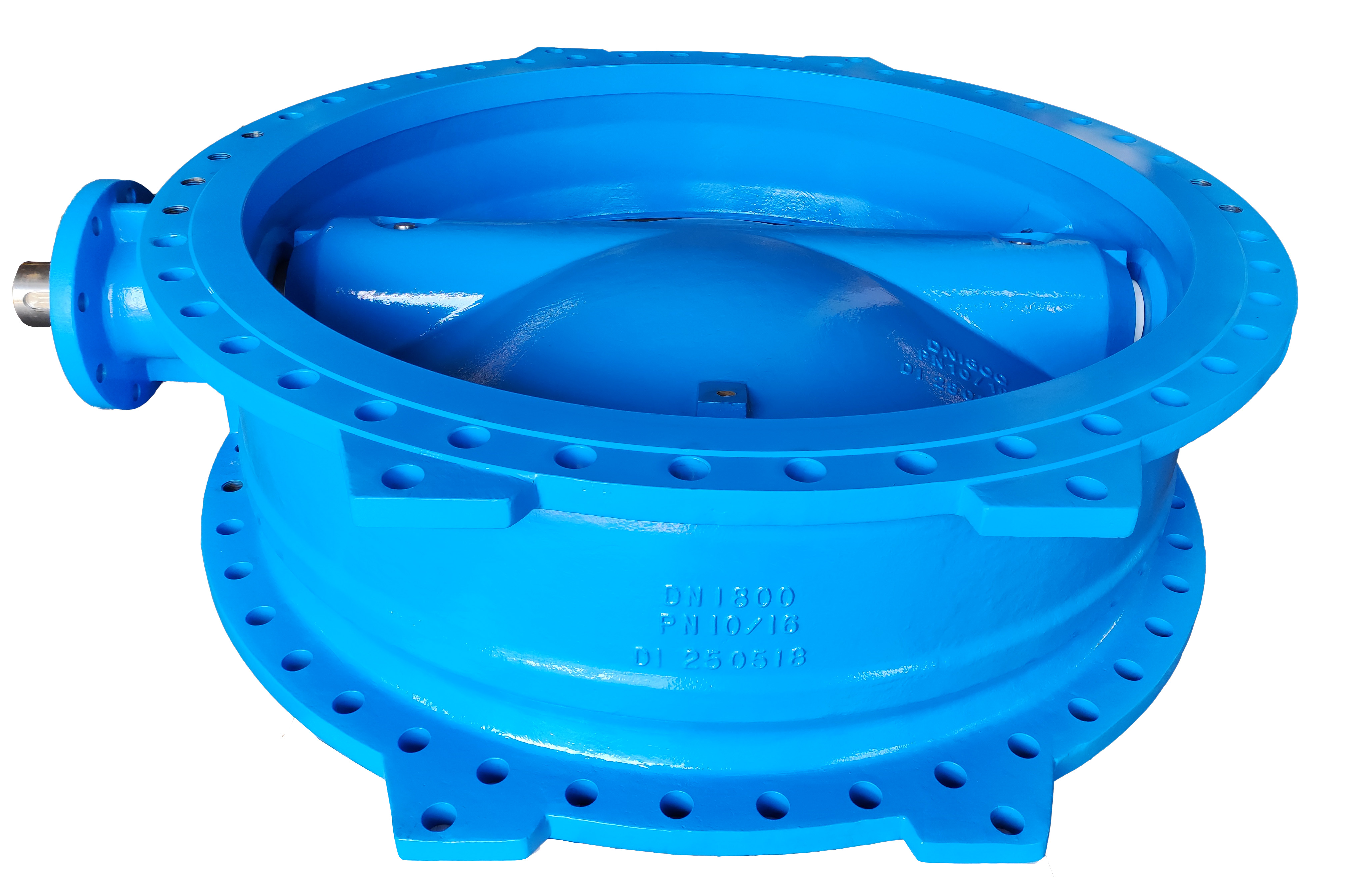

双偏心蝶阀

技术数据

公称通径:dn100 - dn2200
面对面标准:EN 558系列13 ISO 5752系列13
连接法兰:en1092 pn6 /10/16/25 ASME B16.5 / B16.47 ASME Class 150 (PS max=19 bar) ASME Class 300 (PS max=25 bar) AS/NZS 4087 pn16 / PN21 / PN35 AS 2129F JIS B 2220 10K连接法兰不适用于所有口径;
备用电缆法兰密封盖:EN 1092形式A/B ASME RF, FF顶部法兰:EN ISO 5211
密封等级:EN 12266(泄漏率A) ISO 5208，类别3
工作温度:-40℃~ +200℃(泄漏率A)
工作压力:MAX 16bar

特点

密封圈/标准: 软密封阀座符合EN 593标准
法兰面间距离: 符合 EN 558，基本系列14 (DIN 3202， F4)
两端法兰符合EN 1092-2标准
双“O”型密封圈和封闭式盲孔设计，阀门轴套无介质浸入（干轴设计）
阀座耐磨损，抗腐蚀
无需拆卸蝶板即可在线更换密封圈
紧闭的压力自锁密封圈，自动密封
双侧密封符合 EN 1074-2标准

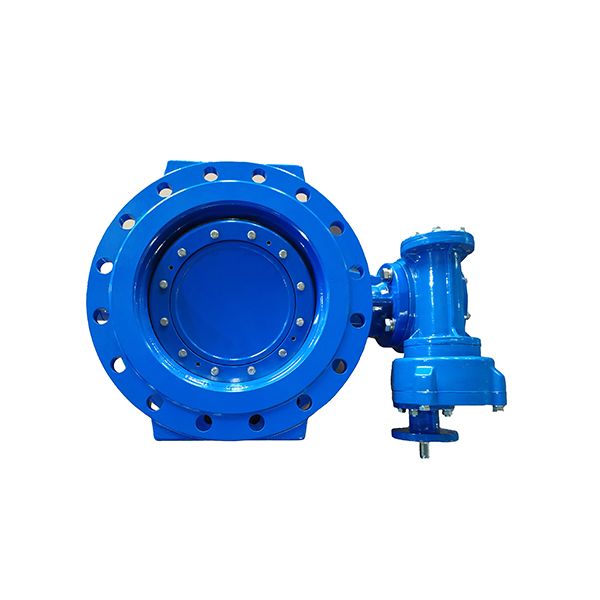

带自锁可全关的蜗轮式齿轮箱，含机械位置指示器，免维修
